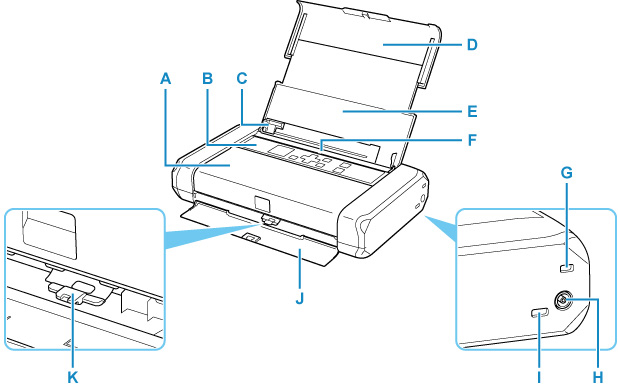

Pogled od spredaj

A: Pokrov tiskalne glave

Odprite ga, kadar želite zamenjati črnilni vložek ali odstraniti zagozden papir iz tiskalnika.

B: Nadzorna plošča

Omogoča spreminjanje nastavitev ali upravljanje tiskalnika.

• Nadzorna plošča

C: Vodilo za papir

Poravnajte z levim robom svežnja papirja.

D: Opora za papir

Izvlecite jo, da naložite papir v zadnji pladenj.

E: Pokrov zadnjega pladnja

Odprite, če želite naložiti papir v zadnji pladenj.

F: Zadnji pladenj

Sem vstavite papir. Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.

• Nalaganje navadnega/fotografskega papirja
• Nalaganje ovojnic

G: Varnostna reža

Vstavite varnostno žico ali drug material za zaščito pred krajo.

H: Priključek napajalnika

Tukaj priključite priloženi napajalnik.

I: Vrata USB

Sem priključite kabel USB, da tiskalnik priključite na računalnik.

J: Pokrov odlagalne reže za papir

Natisnjen papir je izvržen.

K: Ročica za debelino papirja

Spremeni razdaljo med tiskalno glavo in naloženim papirjem, da se ujema z vrsto papirja.

Pri tiskanju na ovojnice je pomaknjena v levo.

Pri tiskanju na papir, ki ni ovojnica, je pomaknjena v desno.

Pomembno

• Ne dotikajte se kovinskega ohišja.

• Medtem ko tiskalnik tiska prek računalnika, kabla USB ne priključujte ali izključujte. Zaradi tega lahko pride do težav.
